В прошлом году Zac Builds взял iPod пятого поколения, разобрал его и вернул миру с USB-C, Bluetooth и прозрачным корпусом, благодаря которому устройство стало похоже на механические часы. Вам это понравилось, и мне тоже. Теперь канадский ютубер взялся за Nintendo, и Game Boy Color ждёт своего возрождения. Тот же подход, тот же прозрачный пластик, тот же отказ дать любимому гаджету умереть от старости. С такими темпами мне действительно интересно, какой иконой 90-х он займётся следующим, и я ставлю на Тамагочи.
У Game Boy Color 1998 года было много достоинств (в основном благодаря Pokémon), но его аппаратное обеспечение не выдержало испытания временем. У экрана не было подсветки, монофонический динамик был слабым, а всё питание обеспечивали две батарейки AA. Zac сохраняет оригинальную материнскую плату Nintendo и перестраивает всё вокруг неё, начиная с яркого OLED-дисплея, который заставляет старый отражающий экран выглядеть как лист мокрого картона. Литий-ионный аккумулятор обеспечивает поддержку USB-C и беспроводной зарядки, специальный усилитель и регулятор делают динамик громче и практически без шипения, а под каждой кнопкой светятся RGB-подсветки. Картридж EZ Flash Jr вмещает всю библиотеку игр на одной microSD-карте.
Дизайнер: Zac Builds
Экран телефона 2013 года возвращает Game Boy Color «зрение»

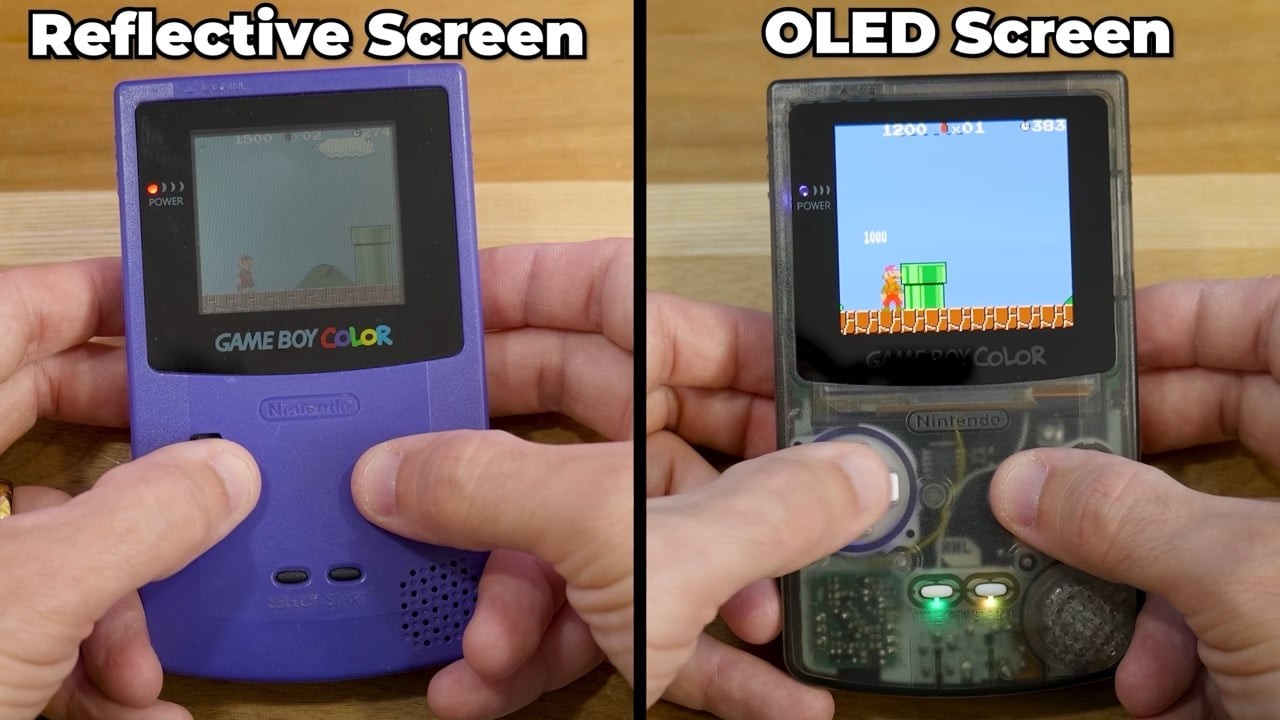

Zac называет OLED-дисплей лучшим обновлением, которое можно сделать для Game Boy Color, и фотографии, сделанные рядом, это подтверждают. Панель занимает больше места, чем оригинальная панель Nintendo, а её самоподсвечивающиеся пиксели позволяют Super Mario Bros. Deluxe выглядеть ярко даже без настольной лампы. Кроме того, она находится под настоящим стеклом, которое выглядит более премиально и служит дольше, чем старый пластиковый объектив. Zac предполагает, что панель изначально использовалась в телефоне, и, как сообщается, в подобных наборах используются экраны от BlackBerry Q10. Телефон, проигравший в войне смартфонов, в итоге спас Game Boy — это карма в действии.
Сенсорное меню на самом экране позволяет настраивать параметры: Zac может регулировать яркость, добавлять имитацию строчной развёртки и менять цвет светящегося логотипа Game Boy Color под дисплеем. Он считает сенсорное управление немного неуклюжим, и это справедливо, поскольку тыкать в экран игры кажется очень необычным для консоли 1998 года. Установка по меркам моддинга удивительно проста. Экран вставляется в предварительно вырезанную оболочку под небольшим углом, клейкое кольцо удерживает его на месте, а единственный провод питания подключается к контакту C выключателя питания, закреплённому с помощью каптоновой ленты. Pokémon Red никогда ещё не выглядел так чётко.
Зарядка через USB-C с необычным расположением порта, напоминающим Magic Mouse
При первом включении модифицированная консоль воспроизводила звук, а OLED-экран оставался чёрным, но свежие батарейки AA мгновенно устранили проблему. Виной всему было просадка напряжения: стартовая нагрузка нового оборудования опускала напряжение разряженных батареек ниже того уровня, который требовался экрану. Постоянное решение Zac — литий-ионный аккумулятор с большей ёмкостью, более высоким напряжением, поддержкой USB-C и катушкой для беспроводной зарядки, что, по его оценкам, обеспечивает более восьми часов игры. Порт USB-C расположен на задней панели, поэтому при зарядке кабель торчит сзади, как хвост, что напоминает Magic Mouse. К счастью, катушка позволяет обойтись без кабеля и просто положить консоль на беспроводную зарядную панель.
Новый динамик и его гибкий PCB-усилитель увеличили громкость, но также добавили сильное шипение, поскольку 28-летний регулятор Nintendo никогда не был рассчитан на питание OLED-дисплея, усилителя и набора RGB-светодиодов одновременно. Zac решает проблему с помощью регулятора от Helder — давно известного имени в мире моддинга Game Boy, который сглаживает пульсации на общей 5V шине консоли. Плата также включает твердотельный конденсатор, ёмкость которого более чем в пять раз превышает ёмкость заменяемой детали. Шипение снизилось до уровня, который можно услышать только если поднести динамик на расстояние в один дюйм к уху. Все эти эффектные обновления опираются на неприметное силовое оборудование, и Zac откровенно об этом говорит.
Кнопки с RGB-подсветкой и прозрачный корпус, который демонстрирует всё внутреннее устройство

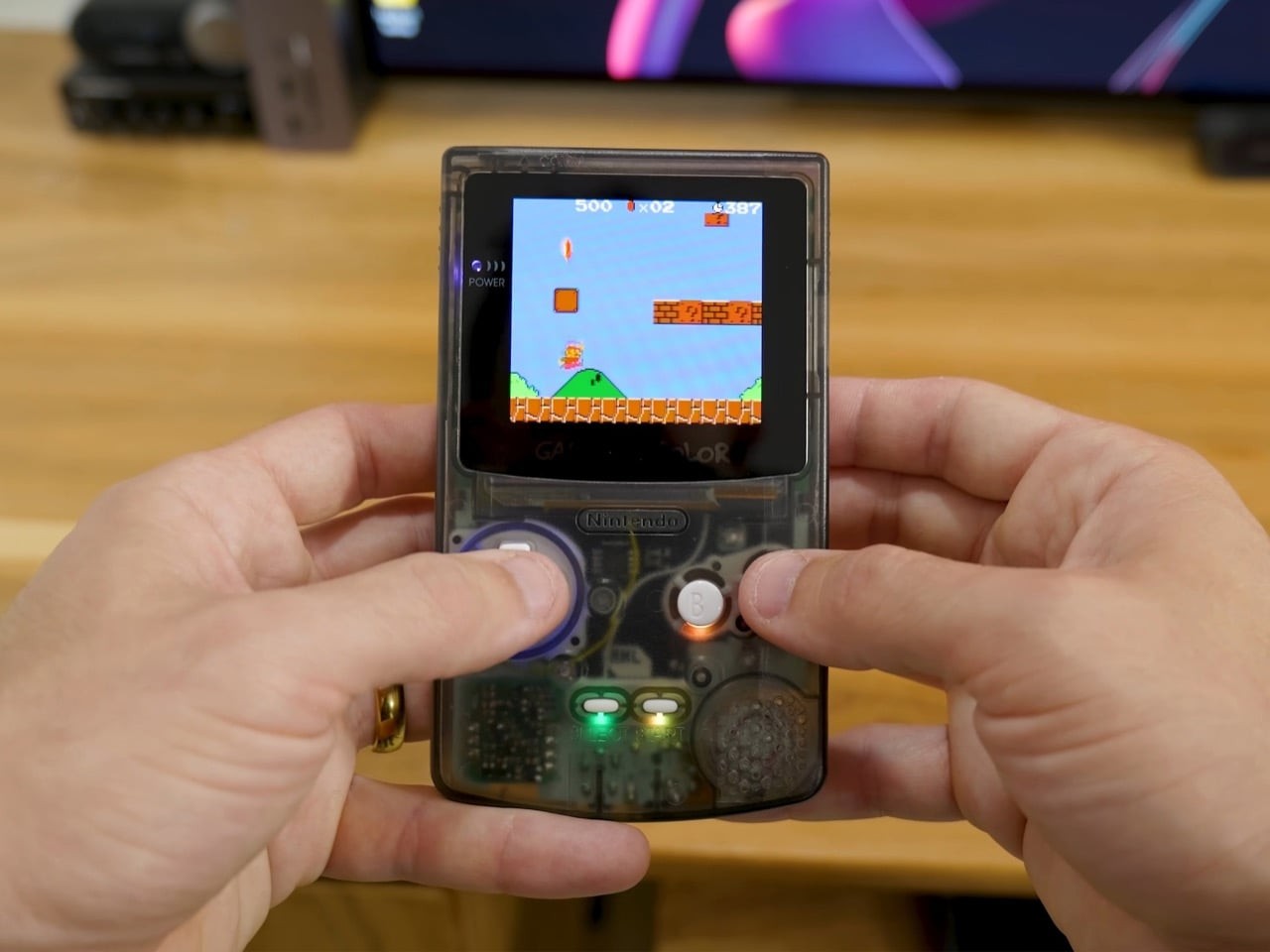

Под каждой кнопкой находится индивидуально адресуемый RGB-светодиод, который заменяет оригинальный индикатор питания. Цвет светодиодов управляется с помощью команд кнопок. На фотографиях у D-pad синее кольцо, кнопки A и B светятся красным, а Select и Start — зелёным и янтарным. Установка занимает примерно дюжину паяных соединений. Зак рекомендует сначала закрепить контакты 5 В и заземления, чтобы всё остальное выровнялось. Прежде чем приступить к этому, он очистил плату изопропиловым спиртом, заменил все три изношенных конденсатора и установил новые белые силиконовые мембраны, чтобы устранить залипание кнопок. Готовая консоль по-прежнему ощущается чёткой, несмотря на всю проводку, теперь спрятанную под кнопками.

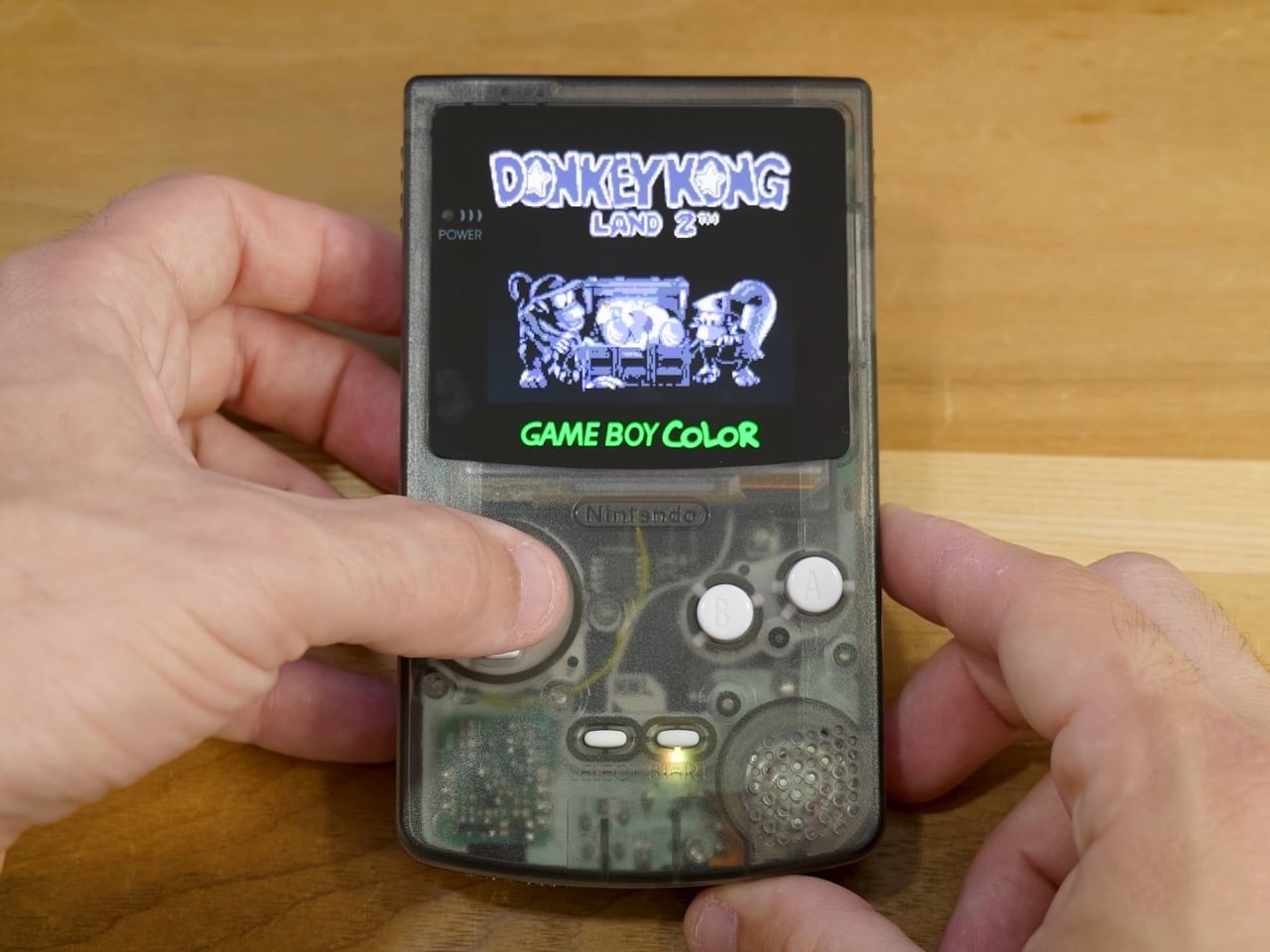

Предварительно вырезанный дымчато-прозрачный корпус объединяет всю сборку, делая видимыми подсветку, ленту усилителя и материнскую плату. Он также обеспечивает более крупное отверстие для экрана и убирает оригинальный разделитель батарей, чтобы освободить место для нового аккумулятора. Прозрачный пластик здесь имеет глубокие корни, поскольку Nintendo продавала Game Boy Color в цвете Atomic Purple ещё в 1998 году — в том же году, когда полупрозрачный Bondi Blue iMac G3 от Apple стал модным. В последнее время моддеры активно развивают эту идею: например, Natalie the Nerd создала полностью прозрачный Game Boy Color, заменив даже печатную плату на прозрачную. В версии Зака оригинальная зелёная плата Nintendo остаётся на виду, что подходит для сборки, которая подчёркивает настоящее оборудование.
Разгон, который ломает экран, и картридж, который вмещает всё
Самый амбициозный мод Зака — замена кварцевого генератора на плату с переменной частотой, которая позволяет консоли работать медленнее или на 50 % быстрее с помощью комбинации кнопок. Чтобы снять старый кварц, понадобились горячий воздух, теплозащитный экран и каптоновая лента. Зак прямо говорит новичкам, что им лучше этого не делать. Снижение частоты отлично работает и превращает сложное платформенное управление в замедленное движение. Разгон позволяет игре работать, но OLED-дисплей теряет синхронизацию и ничего не показывает, поскольку тактовый генератор также управляет синхронизацией дисплея. Сообщается, что некоторые IPS-комплекты поддерживают скорость 1,3x или 1,5x, хотя Зак их не тестировал, а OLED-дисплей выглядит слишком хорошо, чтобы от него отказываться.

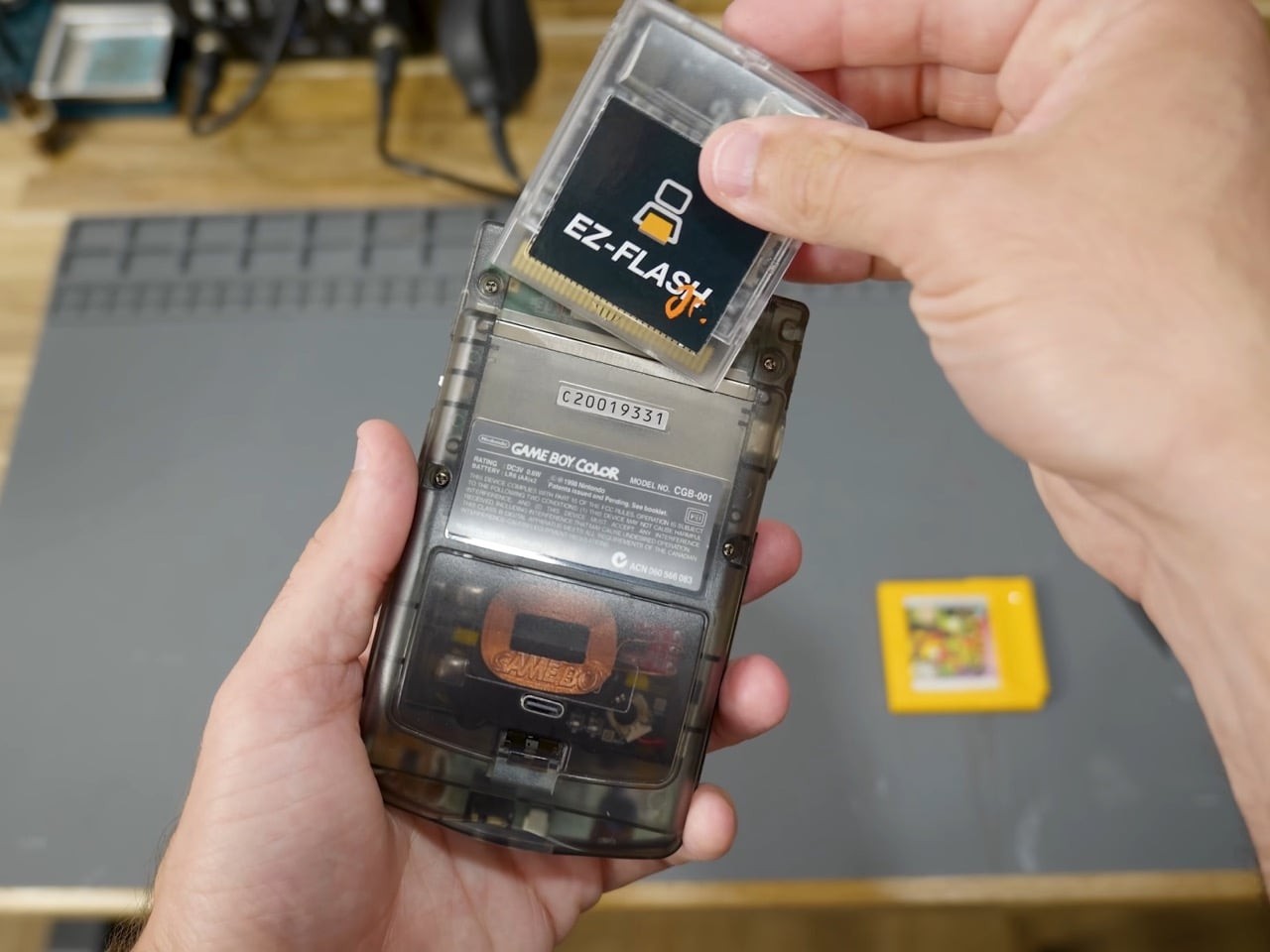

Картридж EZ Flash Jr управляет играми, загружая ROM-образы Game Boy и Game Boy Color, домашние разработки и модификации с microSD-карты в формате FAT32. Зак говорит, что даже 8 ГБ достаточно для всей библиотеки. Если не учитывать разгон, он считает, что аналогичная сборка займёт пару вечеров, в основном с использованием готовых комплектов на оригинальной материнской плате. Прозрачная Chromatic от ModRetro за 149,99 долларов предлагает готовый способ добиться похожего вида, а подход Зака сохраняет настоящий кремний Nintendo в основе сборки. Благодаря этому сборка больше напоминает реставрацию, чем замену. Nintendo создала Game Boy Color для батареек AA и солнечного света. Зак перестроил его для USB-C и полуночного времени.
